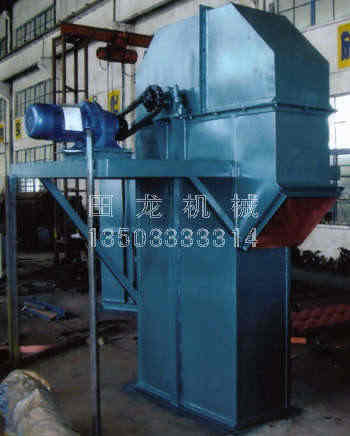

板链斗式提升机产品概述 : 提升机是应用最广泛的一种垂直提升设备,该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。
    NE型板链斗式提升机是由国外引进先进技术研制的新产品，主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
    二.链斗式提升机工作原理 : NE系列板链式斗式提升机本机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。
    三.NE系列板链斗式提升机主要结构:
    NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
    运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
    驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
    上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
    中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
    下部装置---安装有自动张紧装置。
    四.NE系列板链斗式提升机主要部件特点:
    1.上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
    2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。
    3.下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。
    4.上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
    5.板链：链板采用 45 # HRC36~42
    五.NE系列板链斗式提升机主要特点:
    1.密封性好，环金污染少。
    2.操作、维修方便、易损件少。
    3.使用成本低，由于节能和维修少，使用成本极低。
    4.运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。
    5.结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
    6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机

    7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。
    8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。
板链斗式提升机的各项安全措施
    1、物料提升机验收合格后悬挂验收合格牌、最大起重量牌和安全警告标志。
    2、每组连墙杆设置的间距不得大于9m，建筑物的顶层必须设置一组
    3、卸料平台 两侧设置1.2m的防护栏杆和0.3m高的踢脚杆并用密目安全网封闭，平台板采用4cm的厚木板，铺设严密。
    4、物料提升机架体不得直接或间接与外脚手架相连。
    5、提升机搭设的卷扬机操作棚，操作棚高度不小于2.5m，并具备安全防护和防雨的双重防护。
    板链提升机安装与验收
    1、板链提升机安装前应办理备案程序，取的安装许可后进行搭设。
    2、板链提升机安装完毕后由质检部门进行验收，验收合格后才能投入使用。
    3、板链提升机每月由项目部组织检查一次，日常检查由作业司机在班前进行，在确认提升机正常时，方可投入使用。
    4、对检查、验收中发现的问题应采取定人、定时间、定措施进行整改，并记录在案。
    板链斗式提升机的料斗有哪些？
    板链提升机常用的料斗有：深斗、浅斗、和三角斗。
    根据提升机的工作进度和被运物料特性的不同，可采用不同的料斗的形式。
    深斗的斗中与料斗后壁夹角大。每个料斗可装载较多的物料，但较难适用于运送干澡的松散物料：浅斗的斗中与料斗后壁的夹角小，每个料斗的装载量小．但容易卸空，适于支部潮湿的和粘性的物料！深斗和浅斗在提升机沿牵引构件长度方向间隔一定距离地固定在牵引构件上。
    深斗是具有导向侧边的三角形料斗这种料斗在提升机中采用一个接一个的密集布置，当绕过上链轮卸料时。前一个料斗的两导向侧边和前壁形成后一个料斗的卸载导槽．这种料斗适于输送较重的、半磨琢性的、磨琢性大的块状物料。料斗的运行速度较低，使在重力作用下倾斜到前面料斗的导槽中。
    D型和HL型斗式提升机多采用深斗或浅斗，PL型采用有导向槽的尖棱面斗。
    板链斗式提升机采用自流式装料。重力诱导式卸料、输送链采用优质合金高强度板式链条，耐磨而可靠。 适用于物料温度在2500℃以下，中，大块和有磨琢性的物料的垂直输送。是国内同类提升机中相近结构尺寸输送量最大的提升几，能耗低，可逐步替代其他类型提升机。
